一：產品簡介
無源液壓自動糾偏裝置作為機械糾偏裝置的升級換代產品，它自動化程度高、壽命長維護費用極低，而且糾偏效率高僅僅需要很少的采購量。它的問世給皮帶機設計、使用單位提供一種不損傷皮帶、費效比高的設備管理手段，將它與皮帶機監控設施一起使用，能有效提高皮帶運輸設備整體可靠性。從我們的產品日益增長的銷售也能看出皮帶保護技術發展趨勢，液壓自動糾偏裝置取代機械糾偏裝置步伐將會越來越快。皮帶跑偏是最常見的設備故障之一，皮帶防跑偏與皮帶防撕裂、皮帶防打滑等措施共同組成皮帶機安全可靠的保障�，F在越來越多企業生產線對自動化管理、連續化生 產、減員增效等要求頗高，尤其是冶金、建材、港口等行業，無論是設計還是使用部門，都提倡在皮帶運輸設備上增加自動監控設施。監控不與自動糾偏等裝置結合使用，就不能根本解決設備管理問題。老式的機械糾偏低效需要大量布置使用、壽命短每年要投資更換、還有磨損皮帶的弊端，使得皮帶糾偏成為基層設備管理一個難題。

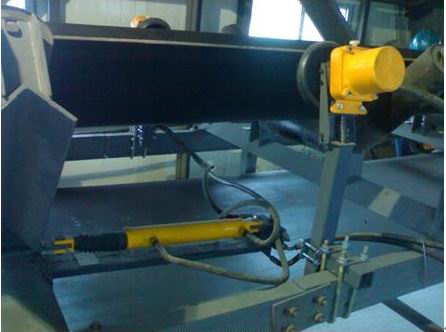

自動糾偏裝置不僅保留了WY系列產品一貫優點，這個系列已經售出近2000臺，在十幾家冶金集團企業近千條皮帶機使用。其控制閥功能和性能歷經多年的改進提高，已經相當完善。集合歷次小改最新推出的產品，它集中了徐州華隆機械設備制造有限公司技術人員多項技術創新；其使用的技術也 都是經過我公司許多用戶使用驗證，證明的確成熟可靠的。產品外形如下圖。
二、工作原理
該裝置是由檢測輪與油泵組成的動力輸出裝置、邏輯閥和油缸組成執行機構，然后和糾偏托輥架連接。
當皮帶居中運行時，皮帶與左右兩只檢測輪不接觸，屬于正常運行。如果皮帶在運行偏左邊時，啟動左動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥位置，產生反向推力，把皮帶推向中間一面。反之，皮帶偏右時，啟動右動力輸出裝置，執行機構根據邏輯閥判斷調整糾偏托輥位置，產生反向推力，把皮帶推向中間一面。
三、與同類機械糾偏產品對比
1、費效比：與機械式糾偏機相比，液壓糾偏設備一次采購費用高，其單臺采購價達到機械式的4-5倍，表面看起來液壓的沒有競爭力，但從壽命和效能比較結果就迥然不同。
① 壽命
目前機械式糾偏機因為其廉價，其生產制造工藝要求很低，不高于普通托輥，所有運動的部件如立輥（最重要的部件）、轉軸都無自動注油裝置，在多塵、高溫、潮 濕等環境中，潤滑油干涸、運動件銹蝕、轉軸卡死等等現象非常普遍。其正常工作壽命非常短，通常為六個月至一年，甚至更短。機械糾偏裝置一般都沒有超負荷保 護裝置，在厚皮帶大跑偏的情況下，立輥連桿機構受到超大的皮帶推力而不能卸荷，這個時候機械糾偏裝置壽命會大大小于正常壽命。在許許多多的企業我們都能看 到，機械糾偏裝置損壞來不及更換的現象，這在基層早已司空見慣、習以為常。因為即使機械糾偏裝置很便宜，但頻繁更換對企業材料費用支出、維修工作組織都是 一不小的負擔，很難長久維持下去。
液壓糾偏裝置則不然，除了很容易實現大負荷情況下卸荷保護以外，所有運動部件都浸潤在液壓油中，系統的工作壓力僅僅 只是設計壓力的1/3左右，系統糾偏一次的工作時間僅僅10幾秒。負荷低、潤滑良好、工作時間短、磨損基本可以忽略，其運動部件壽命在5 年以上。WY無源液壓糾偏機更把壽命強化工作延伸到設備整體。WY無源液壓糾偏機更采用了與眾不同的檢驅輪裝置，在皮帶大跑偏的情況下，不會對糾偏機任何部件造成順壞。
② 效能
公認的液壓糾偏機的效能能達到4-7臺機械式，這種認識基于以下事實。機械糾偏機都是采用“立輥+連桿機構+調心托輥”，調心托輥旋轉動力來自立輥受到的 皮帶跑偏推力，連桿機構遵循“杠桿原理”。如果提高立輥對跑偏的靈敏度，就要降低立輥對調心托輥的推力；要提高立輥對調心托輥的推力，就會降低立輥對跑偏 的靈敏度。它們很難同時提高，這個缺陷是機械式糾偏機不良結構型式決定的，也注定了機械式糾偏裝置低效的結果。實際上，由于機械調心托輥的推力基于皮帶跑偏的推力，兩者成正比，導致機械式糾偏裝置只能按一定的比例限制跑偏，不能完全糾偏。
液壓糾偏機可以很方便地同時提高靈敏度和對調心托輥的推力。WY型糾偏機檢驅輪檢測到皮帶跑偏就開始推動調心托輥， 直到皮帶不跑偏。檢驅輪被調節成輕觸式，很少的摩擦力就能使其工作，它對皮帶的磨損極小可以忽略不計。液壓缸的推力更是立輥不能比擬的，對調心托輥的推力可以達到機械式的數倍至十幾倍。
③ 結論
綜上所述，按5年使用壽命期計算，即使僅僅考慮材料成本，使用機械糾偏花費是使用液壓糾偏機的3倍以上。如果考慮人工成本、和對生產其他方面的影響，液壓糾偏機費效比更是遠遠超過機械糾偏機。
2、對皮帶無害：
實際上，所有機械式糾偏機都是利用皮帶跑偏后對立輥的推力實現糾偏的。這種方式本身就對皮帶機有很大的傷害。我們在皮帶機現場經常能見到使用立輥的皮帶機帶邊被摩擦損壞就是這個原因。WY系列產品完全不用立輥型式，對皮帶機沒有任何損傷。
3、技術成熟：
液壓糾偏技術已經使用許多年，在眾多開發和應用的參與者的共同努力下，無論是原理設計，還是系統制造，已經解決了許多產品初期的問題。許多廠家在使用該技術方面積累了豐富的經驗，給我公司完善產品提供了很好的幫助。該技術現在已經進入成熟階段，客戶完全可以放心使用。
四、產品質量和使用保證
1、生產：產品嚴格按照Q/YZK080-2004《WY無源液壓自動糾偏機制造標準》生產、裝配、試驗、包裝、運輸、安裝。同時滿足通用液壓技術標準和冶金設備制造標準。
2、產品使用壽命：① 結構件噴塑處理，防腐壽命10年以上；② 閥件和油缸在正常使用條件下，使用壽命6年以上；③ 易損件：檢驅輪等使用壽命一年左右；更換方便價格便宜；④油管壽命6年以上（非高溫場合）。
根據我公司應用經驗，出焦段的二氧化硫較重，對油泵、油缸的腐蝕作用明顯。視硫化物的濃度，油泵油缸的壽命有一定的影響。以上零部件的壽命是我公司產品在常規情況低腐蝕物環境下的最低值。
3、保修責任：我公司產品實行一年保修，終身維修。實際上，由于我公司產品故障低，對有持續訂貨的客戶，我們一直實行的是終身免費維修的。我公司產品行銷全國多年，市場競爭已經教會我們，除了產品要質量過硬，服務也要好。接到客戶投訴，在不太緊急的情況下，我們48小時內就能出發。
